Preiser- EMS - System

Dezentrales-Einzel-Motor-Steuerungs-System
für Kondensator-Wechselstrom-Motoren
und Drehstrom-Motoren mit Wendeschützsatz

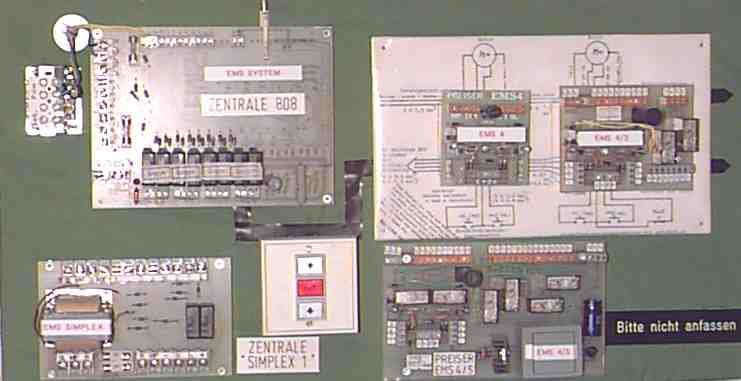

Zentralen in verschiedenen Ausführungen:

EMS-Simplex1 und Simplex2 sowie EMS-Zentrale 808 N für Montage in Schaltschränken oder bei größeren oder umfangreicheren Anlagen EMS-G-19 in 19'' Einschubtechnik



19'' Einschubgeräte / Modulgeräte mit verschiedenen Funktionen:



Beschreibung:

Einzelmotor- Steuerungs- System für Kondensator-Wechselstrom-Motoren !

Wenn bei der Installation von Sonnenschutz-, Rolladen- oder Einbruchschutzanlagen mehrere Anlagen zentral steuerbar sein sollen und außerdem verschiedene Automatik Funktionen (z.B.Sonnenwächter/Windwächter/ Regenwächter/ Schaltuhr o.ä. ) erwünscht sind, so mußte bisher immer jede einzelne Anlage über Kabel mit der Zentrale verbunden werden. Die Verkabelung schon kleiner Anlagen ist mit erheblichen Kosten für Installation und Material verbunden.

Das neue am EMS-System ist, daß statt der Verbindung jedes Motors mit einer Zentrale nur eine Steuerringleitung verlegt werden muß. Sie verbindet die Zentrale mit dem ersten Motor einer Gruppe und geht von diesem weiter zum nächsten Motor. Die Verkabelung der Steuerung kann meistens mit Klingeldraht 6 x 0,8 mm2 (incl. Reserve) erfolgen. Die Versorgungsspannung für den Motor wird ebenfalls in einem Ringleitungssystem herangeführt. Durch die völlige Potentialtrennung zwischen Steuer- und Leistungsteil im EMS- Einzelsteuergerät kann die Einspeisung für z.B. sechs hintereinanderliegende Motoren von der nächsten Starkstromverteilung des Stockwerks (aus einer beliebigen freien Sicherung) erfolgen.

An jedem EMS- Einzelsteuergerät sind also eine ankommende und abgehende Steuerringleitung und die Leitung (6 x 0,8 mm quadrat) zum Einzeltaster anschließbar. Über diesen ist auf Wunsch jeder einzelne Motor am Einbauort steuerbar. Das Einzelsteuergerät mit den Platinenmaßen ca. 75 x 80 x 35 mm kann in einer Kunststoffdose untergebracht werden. Sie ersetzt zugleich die sonst übliche Klemmdose für die Motorzuleitung.

Über die Steuerringleitung(en) werden alle Anlagen zusammen oder gruppenweise zentral gesteuert.

Durch die Vielzahl von lieferbaren Steckkarten, Modulen und Zentralen kann praktisch jeder nur denkbare Wunsch erfüllt werden.

Sprechen Sie uns an, wir stellen Ihnen gerne ein auf Ihren Fall abgestimmtes Angebot zusammen.



Gebäudeverkabelung EMS



zum Vergrößern, bitte anklicken!


Datenblatt als PDF
