IR-Reflex-Lichtschranke L40

Reflexionslichtschranke
Reflexionslichtschranke mit Polfilter
Fremdlichtunempfindlich
hohe Schutzart
Klemmraum
Polfilter-Optik
Testeingang
Verpolsichere Betriebsspannung
Relaisausgang
Justage der Optik
Verschmutzungsanzeige
Ausrichtanzeige per LED


Technische Daten
Betriebsspannung

15 ... 36VDC, verpolsicher

Reichweite 0,5 ... 12 m
Betriebsbereit <100ms nach U an
Stromaufnahme max. 30mA/24V
Lichtart rot, 680nm gepulst, polarisiert
Öffnungswinkel ca. 1,5° Vollwinkel
Ausgang Relais, Wechslerkontakt
Schaltleistung

min. ImA / min. 5VDC
max 0,3A / 100VAC
max 0,5A / 48VDC (ohmsche Last)

Ansprechzeit <10ms, Erkennen der Lichtstrahlunterbrechung
Relaisverzögerung 100ms, wenn Lichtstrahl wieder frei ist, zieht das Relais mit 100ms Verzögerung an
Schaltungsart Hellschaltung
Relais ist angzogen, wenn der Lichstrahl frei ist.
Betriebstemperatur -25° ... 60°C
Lagertemperatur -35° ... 80° C
Anschlussart Schraubklemme max. 1,5 mm²
Gewicht ca. 60g

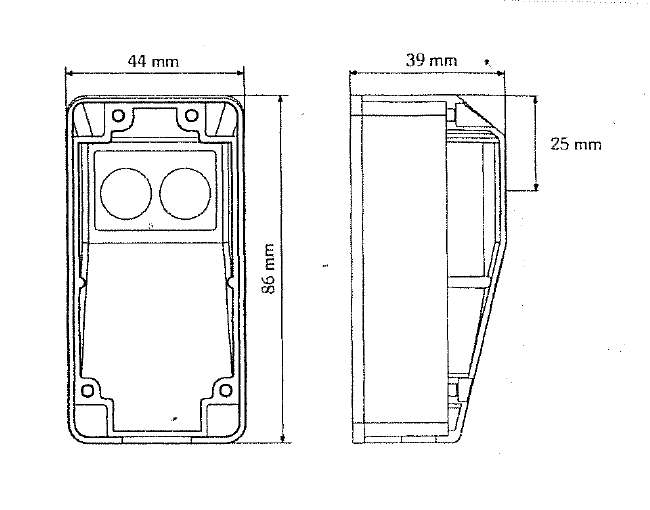

Maße 86 x 44 x 39 mm³
