Kontrollsäule MKA
Beschreibung
Die Preiser-Kontrollsäule bietet die Möglichkeit zum Einbau von Zutrittskontrollgeräten als ideale Ergänzung zu den Schrankenanlagen im automatischen Betrieb. In der Aluminium-Frontplatte können die unterschiedlichsten Kontroll-oder Kommunikationsgeräte, wie Codekartenleser, Codemünzprüfer, Codeschlüsselleser, Schlüsseltaster und Gegensprechanlage eingebaut werden.
Bei allen Einbaugeräten erfolgt die Weitergabe des Öffnungsimpulses an die Schranke. Für Code- oder Geldmünzen ist in der Kontrollsäule ein Sammelbehälter eingebaut. Auf Wunsch kann auch ein Codemünzprüfer mit Münzrücklauf eingebaut werden.
Die Höhe der eingebauten Kontrollgeräte in der Frontplatte ist auf die Bedienhöhe vom PKW ausgerichtet.
Zur Bedienung vom PKW und LKW aus ist eine Sonderausführung erhältlich (Maßbild unten).
Die Bedienungstüre ist standardmäßig auf der Frontseite. Auf Wunsch kann die Türe hinten oder gegen Mehrpreis seitlich ausgeführt werden.
Das Gehäuse
Die Kontrollsäule besteht aus zinkplattiertem und phosphatiertem 2mm Stahlblech. Der Sockelrahmen ist aus nichtrostendem Stahlprofil gefertigt. Alle Metallteile sind mit einer Kunststoffbeschichtung versehen, die einen maximalen Korrosionsschutz gewährleistet.
Serienmäßig ist das Gehäuse im Farbton RAL 2000 beschichtet. Sonderfarben sind auf Wunsch und gegen Mehrpreis möglich.
Die abnehmbare Frontplatte für den Einbau der Steuergeräte besteht aus farblos eloxiertem Aluminium.
Die verschieden hohen Hauben N-100 und N-200 ermöglichen auch den Einbau kundenseitig angelieferter Schaltgeräte.
Alle Einbaugeräte im Kontrollgehäuse sind durch die Wartungstür und die abnehmbare Haube einfach zugänglich.
Das Fundament
Dank identischer Maße und Konstruktion wie die Schranken MSN / MSV ist für die Kontrollsäule ein gleiches Fundament erforderlich. Zur Erstellung des Fundamentes gilt unser Info MM 5115.
Auf die Armierung kann bei der Kontrollsäule verzichtet werden.
Die erforderlichen Dübel und Befestigungsschienen werden mitgeliefert.
 |
 |
 |
| Gegensprechanlage Münzprüfer Codekartenleser |
Gegensprechanlage Codeschlüssel |
Münzprüfer Codekartenleser |

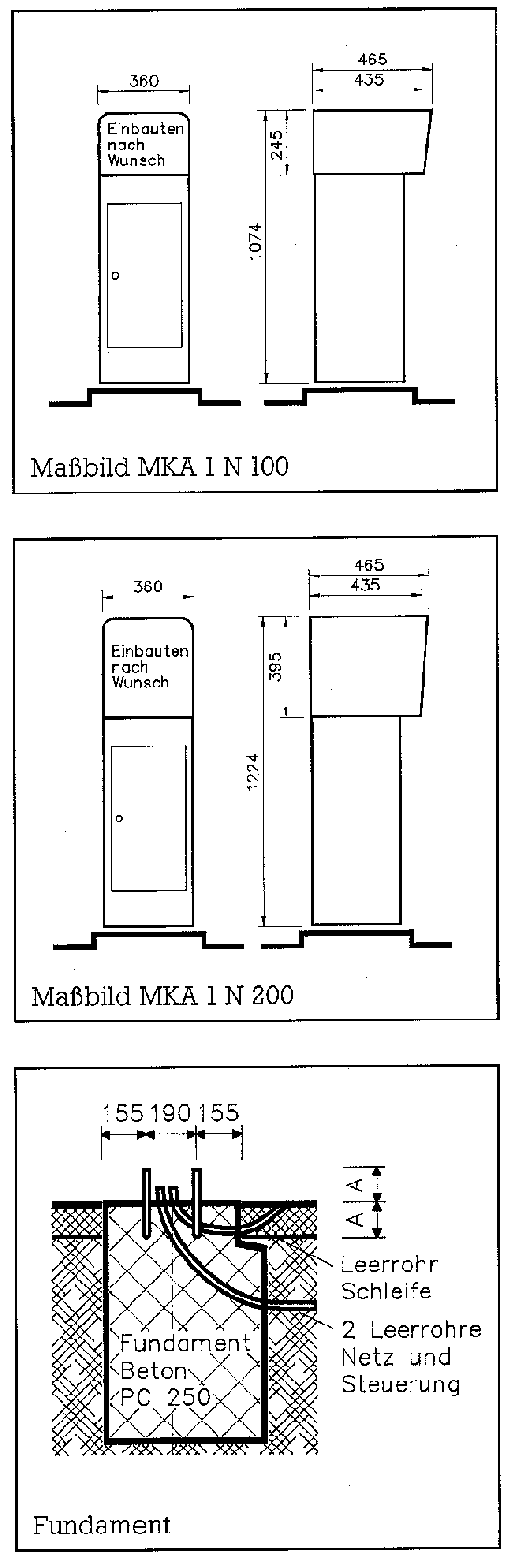

Zum Vergrößern der Maßbilder,
bitte anklicken!
Frontplattenskizze
für den eigenen Entwurf
Info-Nummer: Info PM 5210/97 D
