Sicherheitsschaltgerät SK27-11
Das zweikanalige Schaltgerät SK 27-11 wird zur Überwachung von zwei getrennten Sicherheitskreisen eingesetzt. Es ist selbstüberwachend ausgelegt, um bei einem Fehler in der Elektronik oder im angeschlossenen Signalgeber den Steuerstromkreis (NOT-AUS-Kette) zu unterbrechen.
Um eine Ruhestromüberwachung des Schaltelementes zu ermöglichen, ist in den Signalgeber ein Abschlußwiderstand integriert. Fließt der Soll-Ruhestrom, so sind die Ausgangsrelais angesteuert und die Schaltkontakte geschlossen. Wird das Schaltelement betätigt oder der Sicherheitskreis unterbrochen, öffnen die Relais-Schaltkontakte. Die Schaltzustände der Relais und das Vorhandensein der Betriebsspannung werden durch LED's angezeigt.
Signalanzeigen
| LED rotl | Kanal 1 geschaltet |
| LED rot2 | Kanal 2 geschaltet |
| Fl | Feinsicherung 2,5 A träge |
| F2 | Feinsicherung 2,5 A träge |
Anschlußklemmen
| 1,2 | Anschluß der Sicherheitskontaktleiste oder Sicherheitskontaktmatte 1 |
| 3,4 | Anschluß der Sicherheitskontaktleiste oder Sicherheitskontaktmatte 2 |
| 5,6 | Relaisausgang Kanal 1 (NOT-AUS-Kette) |
| 7,8 | Relaisausgang Kanal 2 (NOT-AUS-Kette) |
| 9,10,11 | Versorgungsspannung 230 V 50 Hz |

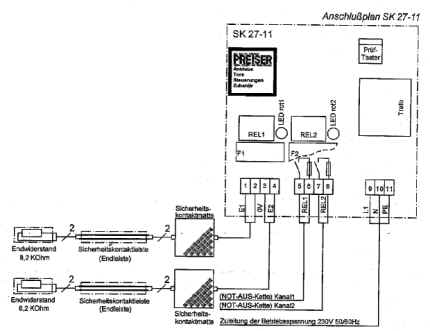

Anschluß des Gerätes
Der Signalgeber (Leiste oder Matte) des ersten Sicherheitskreises wird an 1 und 2
angeschlossen, wobei die Polung beliebig ist. Der Signalgeber (Leiste oder Matte) des
zweiten Sicherheitskreises wird an 3 und 4 angeschlossen. An die Klemmen 5 und 6 ist der
zu überwachende Steuerstromkreis (NOT-AUS-Kette) des ersten Sicherheitskreises
anzuschließen. Für den zweiten Sicherheitskreis (NOT-AUS-Kette) werden entsprechend die
Anschlußklemmen 7,8 benutzt.
Die Betriebsspannung, 230 V AC, ist an die Klemmen 9,10, 11 anzulegen.
Inbetriebnahme
Nach dem Einschalten der Betriebsspannung zeigen die erloschenen LED's den störungsfreien Betrieb an. Wird nun einer der Signalgeber betätigt, leuchtet die zu diesem Kanal gehörende LED auf und das Relais schaltet. Die Relais unterbrechen den Steuerstromkreis, solange der Signalgeber betätigt ist.
Funktionstest
Der Test des Schaltgerätes SK 27-11 kann bei angeschlossenen Signalgebern erfolgen. Bei Betätigung des Prüftasters im Schaltgerät müssen die LED's rotl und rot2 erlöschen.
| Eingang-Kontaktelement | ||
|---|---|---|
| RA | 8,2 K | Eingangsabschlußwiderstand |
| U E | 6V ± 2% | Eingangsspannung bei angeschlossenem Abschlußwiderstand |
| R AO | 15,0 K | Oberer Schaltwert (Gerät'Aus') |
| R AU | 4,6K | Unterer Schaltwert (Gerät'Aus') |
| Schaltzeiten | ||
| TA | 20 ms | Relais öffnen (U E ---> 0V) |
| TE | 1 sec | Relais schließen (0V ---> U E) |
| Relais-Stufe | ||
| U REL | 250 V- | Maximale Schaltspannung |
| I REL | 2,5 A- | Maximaler Schaltstrom |
| I SI | 2,5 AT | Ausgangssicherung |
| Versorgungsspannung | ||
| U E | 230 V 50/60Hz | Netzspannung |
| I E | 13 mA | Stromaufnahme |
| P | 3 VA | Leistungsaufnahme |
| Klimabedingungen | ||
| T | -25C bis +70C | Temperaturbereich |
| Maße | ||
| HxBxT | 120x123x56 mm | Gehäuseabmessung2 |
| HxBxT | 140x123x56 mm | Platzbedarf incl. PG 7 Kabelverschraubung |
| Gewicht | ||
| G | 432 g | Gewicht mit Gehäuse |
| Sicherheitskategorie | (1) nach EN954 | |
| Querschnitt der Anschlußleitungen | 0,75 -1,5mm2 | ein-, oder feindrähtige Leitung |
Fehlersuche
Wenn bei unbetätigtem Signalgeber eine oder beide LED's leuchten, müssen das
Schaltgerät und die Signalgeber überprüft werden.
Bei Betätigen des Prüftasters im Schaltgerät müssen beide LEDs erlöschen, andernfalls
ist das Schaltgerät defekt. Arbeitet das Schaltgerät einwandfrei, liegt eine Störung im
Sicherheitskreis vor, z. B. Kabelbruch, nicht fest angezogene Schraubklemmen oder ein
Dauerkurzschluß des Signalgebers durch mechanische Deformation.
Zur Überprüfung des Signalgebers wird die Sicherheitskontaktleiste oder -matte mit einem
Widerstandsmeßgerät verbunden. Bei unbetätigtem Signalgeber muß der Widerstand 8,2 K±
0,5k betragen. Ist der Signalgeber betätigt, darf der Widerstand 5k nicht überschreiten.
Die Schaltfunktion der Relais kann mittels eines Durchgangsprüfers durch Betätigen des
Signalgebers überprüft werden: Betätigt --> Widerstand unendlich, unbetätigt -->
null Ohm. Ist die geforderte Schaltfunktion der Relais nicht meßbar muß die Sicherung Fl
überprüft werden.
