Sicherheitsschaltgerät SK28-32
Das zweikanalige Schaltgerät SK 28-32 wird zur Überwachung von zwei getrennten
Sicherheitskreisen eingesetzt. Es findet seine Anwendung bei der Auswertung von
Sicherheitskontaktmatten, sowie bei der Absicherung von Quetsch- und Scherstellen durch
Sicherheitskontaktleisten. Zur Erhöhung der Sicherheit ist das Gerät redundant
ausgeführt und mit zwei Schaltstufen bestückt, deren Ausgangsrelaiskontakte in Serie
geschaltet sind. Um eine Ruhestrornüberwachung der Schaltelemente zu ermöglichen, ist in
die Signalgeber ein Abschlußwiderstand integriert. Fließt der Soll-Ruhestrom, so sind
die Ausgangsrelais angesteuert und die Schaltkontakte geschlossen. Wird das Schaltelement
betätigt oder der Sicherheitskreis unterbrochen, öffnen die Relais-Schaltkontakte. Die
Schaltzustände der Relais und das Vorhandensein der Betriebsspannung werden durch LED's
angezeigt.
Nachdem öffnendes Gehäuses ist das Gerät durch einen DIP-Schalter konfigurierbar.
Bei Betätigung des Signalgebers schaltet das RL-Modul einen zusätzlichen potentialfreien
Kontakt. Wahlweise liefert der Kontakt des RL-Moduls nach einer Sekunde einen Impuls von 2
Sekunden Länge, der für die Reversierung der Anlage genutzt werden kann, oder der
Kontakt schaltet unverzögert. Zusätzlich kann zwischen Öffner und Schließerfunktion
gewählt werden. Der Hilfskontakt kann Kanal 1 oder Kanal 1&2 zugeordnet werden.
Für sicherheitstechnische Anwendungen ist zu beachten das der Kontakt des RL/U-Moduls
iicht redundant ausgeführt ist. Der RL-Kontakt kann weiterhin durch einen externen
Schlupftürkontakt angesteuert werden.
Signalanzeigen
| LED grün |
Netzspannung liegt an |
| LED rot 1 |
Störung Kanal 1 |
| LED gelb 1 |
Kanal 1 geschaltet |
| LED rot2 |
Störung Kanal 2 |
| LED gelb 2 |
Kanal 2 geschaltet |
| LED orange |
RL-Kontakt geschaltet |

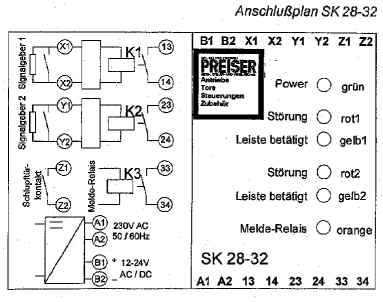

Anschlußklemmen
| Xl, X2 |
Sicherheitskontaktleiste (Kanal 1) |
| Yl, Y2 |
Sicherheitskontaktleiste (Kanal 2) |
| 13,14 |
Kontakt Kanal 1 (NOT-AUS-Kette) |
| 23,24 |
Kontakt Kanal 2 (NOT-AUS-Kette) |
| 33, 34 |
RUU-Kontakt Melderelais |
| Bl, B2 |
Versrgungsspannung 12-24VAC/DC |
| All, A2 |
Versorgungsspannung 230V 50/60Hz |
| Zl, Z2 |
Schlupftürkontakt |
Anschluß des Gerätes
Je nach gewählter Betriebsspannung, sind entweder die Klemmen All, A2 (230 V AC) oder
Bl, B2 (12-24 V AC/DC) zu benutzen. Die Signalgeber (Leisten oder Matten) werden an Xl/X2
und Yl /Y2 angeschlossen, wobei die Polung beliebig ist. An die Anschlußklemmen 13/14 und
23/24 sind die zu überwachende Steuerstromkreise (NOT-AUSKette) anzuschließen. Falls
eine Reversierung der Anlage gewünscht wird ist der Kontakt des RUU-Moduls (Klemmen 33,
34) zu benutzen. An die Klemmen ZI,Z2 kann ein Schlupftürkontakt angeschlossen werden.
Inbetriebnahme
Ist der Anschluß des Signalgebers, Sicherheitskontaktleiste oder -matte korrekt
erfolgt, sind die LED's rotl und rot2 erloschen. Werden die Signalgeber betätigt,
leuchten die LED's gelbl und gelb2 entsprechend. Die Relais unterbrechen den
Steuerstromkreis solange der Signalgeber betätigt ist. Die LED orange leuchtet bei
geschalteten RL-Relais.
| Eingang-Kontaktelement |
| RA |
8,2 K |
Eingangsabschlußwiderstand |
| U E |
4V ± 2% |
Eingangsspannung bei angeschlossenem Abschlußwiderstand |
| R AO |
15,0 K |
Oberer Schaltwert (Gerät'Aus') |
| R AU |
4,6 K |
Unterer Schaltwert (Gerät'Aus') |
| Schaltzeiten |
| TA |
20 ms |
Relais öffnen (U E ---> 0V) |
| TE |
1 sec |
Relais schließen (0V ---> U E) |
| Relais-Stufe |
| U REL |
250 V- |
Maximale Schaltspannung |
| I REL |
2,5 A- |
Maximaler Schaltstrom |
| I SI |
2,5 AT |
Ausgangssicherung |
| Versorgungsspannung |
| U E |
230 V 50/60Hz |
Netzspannung |
| I E |
13 mA |
Stromaufnahme |
| P |
3,5 VA |
Leistungsaufnahme |
| U E |
12-24 V AC/DC |
Netzspannung |
| I E |
110 mA |
Stromaufnahme |
| P |
2,6 W |
Leistungsaufnahme |
| Klimabedingungen |
| T |
-25C bis +70C |
Temperaturbereich |
| Maße |
| HxBxT |
75x45x110 mm |
Gehäuseabmessung |
| Gewicht |
| G |
276 g |
Gewicht mit Gehäuse |
| RL-Modul |
| TA |
1 sec |
Ansprechzeit des Relais |
| TH |
2 sec |
Haltezeit des Relais |
| U REL |
250 V- |
Maximale Schaltspannung |
| 1 REL |
2,5 A- |
Maximaler Schaltstrom |
| Sicherheitskategorie |
(1) nach EN954 |
| Querschnitt der Anschlußleitungen |
0,75 -1,5mm2 |
ein-, oder feindrähtige Leitung |
Fehlersuche
Wenn bei unbetätigtem Signalgeber die LED's rotl/rot2 oder gelbl/ gelb2 nicht
erlöschen, muß die Sicherheitskontaktleiste oder -matte überprüftwerden.
Die LED's rotl und rot2 zeigen eine Störung im Sicherheitskreis an, z.B durch Kabelbruch
oder nicht fest angezogene Schraubklemmen. Leuchten die gelben LEDs so liegt ein
Dauerkurzschluß des Signalgebers z. B. durch mechanische Deformation vor.
Zur Oberprüfung des Signalgebers wird die Sicherheitskontaktleiste oder -matte mit einem
Widerstandsmeßgerät verbunden. Bei unbetätigtem Signalgeber muß der Widerstand 8,2 k
± 0,5k betragen. Ist der Signalgeber betätigt, darf der Widerstand 0,5k nicht
überschreiten.
Die Schaltfunktion der Relais kann mittels eines Durchgangsprüfers durch Betätigen des
Signalgebers überprüft werden: Betätigt --> Widerstand unendlich, unbetätigt -->
null Ohm. Ist die geforderte Schaltfunktion der Relais nicht meßbar muß die Sicherung Fl
überprüft werden.
