Adapterplatinen

CANWESDB1

Anschlüsse:

• Preiser CAN Stecker
• RJ12 (Flexipult)
• D-Sub9 (CAN Open Standard)
• RJ45 (SPS Steuerung EC4P)

• Alternativ: variable PIN-Belegung f. Buchsen
• Zusatz-Klemmen für
  Gnd, +24V, Can High, Can Low

CANWESDB2

Anschlüsse:

• Preiser CAN Stecker
• RJ12 (Flexipult)
• D-Sub9 (CAN Open Standard)
• RJ45 (SPS Steuerung EC4P)

CANWES1

Anschlüsse:

• Preiser CAN Stecker
• RJ12 (Flexipult)

CANDB1 + CANDB1R

Anschlüsse:

• Preiser CAN Stecker
• D-Sub9 (CAN Open Standard)

Ground

+24V DC

Can – High

Can - Low

Pin-Nr Stecker
(Stecker Draufsicht von vorne)

Preiser CAN Stecker

grau

rot

weiss

gelb

D-Sub9 (CAN Open Standard)

3+6

9

7

2

RJ45 (SPS Steuerung EC4P)

3

-

1

2

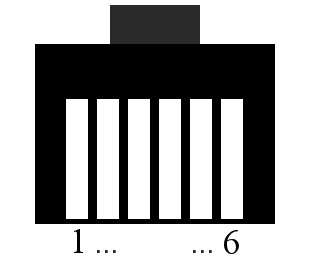

RJ12 (Flexipult)

5

4

3

2
