1. Nach Anlegen der Betriebsspannung erfolgt der automatische Abgleich des Schleifendetektors. Die Abgleichdauer beträgt ca. 3s und wird durch Dauerleuchten der roten LED angezeigt.
2. Nach erfolgtem Abgleich kann durch Belegen der Schleife mit dem vorgesehenen Objekt die Funktion überprüft werden. Ist die Schleife belegt, muss das Ausgangsrelais schalten. (Ausnahme Funktion (N): das Ausgangsrelais schaltet erst beim Verlassen der Schleife)
3. Reagiert der Schleifendetektor nach dem Belegen der Schleife nicht, muss der Empfindlichkeitsschalter um eine Stufe höher eingestellt werden. (siehe Einstellen der Empfindlichkeit)
4. Punkt zwei wiederholen.

Modi Einschleifengerät LD20

Der werkseitig eingestellte Modus kann mittels DIP-Switch (entfernen der Haube erforderlich ) umprogrammiert werden.

LD20

Tür und Tor (.1)

Das Ausgangsrelais zieht beim Belegen der Schleife an und fällt beim Freiwerden der Schleife wieder ab. Bei Störungen fällt der Ausgangsrelais ab.

Das Ausgangsrelais zieht beim Belegen der Schleife an und fällt beim Freiwerden der Schleife wieder ab.

Nach dem Abgleich zieht das Ausgangsrelais an. Beim Belegen der Schleife fällt das Ausgangsrelais ab und zieht beim Freiwerden der Schleife wieder an. Bei Störungen fällt das Relais ab.

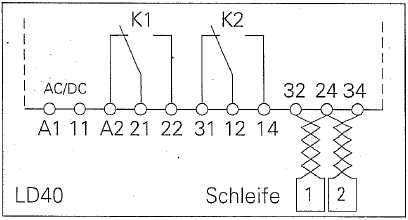

Modi Einschleifengerät LD40

Der werkseitig eingestellte Modus kann mittels DIP-Switch (entfernen der Haube erforderlich ) umprogrammiert werden.

LD40

Tür und Tor (.1)

Beim Belegen der Schleife 1 oder 2 zieht das entsprechende Ausgangsrelais an und fällt beim Freiwerden der Schleife wieder ab. Bei Störung fallen Relais 1 und 2 ab.

Beim Belegen der Schleife 1 oder 2 zieht das entsprechende Ausgangsrelais an und fällt beim Freiwerden der Schleife wieder ab. Bei Störung ziehen beide Ausgangsrelais an.

Nach dem Abgleich ziehen beide Ausgangsrelais an. Beim Belegen einer Schleife fällt das entsprechende Ausgangsrelais ab und zieht beim Freiwerden der Schleife wieder an. Bei Störung fallen Relais 1 und 2 ab.

Richtungslogik (.4)

Bewegt sich ein Gegenstand von Schleife 1 in Richtung Schleife 2, zieht Relais 1 an. In umgekehrter Richtung zieht Relais 2 an. Es muss in jeden Fall gewährt sein, dass für eine kurze Zeit beide Schleifen belegt sind! Beim Freiwerden der zweiten Schleife fällt das Relais wieder ab. Wird ein Gegenstand erkannt und die entsprechende Richtung angezeigt, müssen anschliessend beide Schleifen wieder frei sein, bevor ein nächster Gegenstand detektiert werden kann. Bei Störungen fallen beide Relais ab.

Funktionen des ersten Ausgangsrelais:

Funktionsvarianten:

Haltezeit (H) 1min, 5min, 2h oder unendlich

Nachimpuls (N) 0,1sec, 1sec, 10sec oder 1min

Abfallverzögerung (B) keine, 2sec, 5sec oder 10sec

Einschaltverzögerung (A)

Diese Einstellungen sind werkseitig programmiert und können nicht verändert werden.
Es ist jeweils nur das erste Ausgangsrelais programmiert. Das zweite Ausgangsrelais funktioniert entsprechend der Typenwahl.

Funktionen des zweiten
Ausgangsrelais ( nur optional - gesondert bestellen ! )

Die Funktion des zweiten Ausgangsrelais kann nicht programmiert werden. Sie wird werkseitig eingestellt

Das zweite Ausgangsrelais hat folgende Funktionen

o LD 21: gleiche Funktion wie das erste Ausgangsrelais
o LD 22: Impuls bei Belegen der Schleife von 100ms
o LD 23: Störmeldefunktion (zieht bei Störung an)
o LD 24: Impuls bei Verlassen der Schleife von 100ms

Funktionsvarianten:

Haltezeit (H) 1min, 5min, 2h oder unendlich

Nachimpuls (N) 0,1sec, 1sec, 10sec oder 1min

Abfallverzögerung (B) keine, 2sec, 5sec oder 10sec

Einschaltverzögerung (A)

Diese Einstellungen sind werkseitig programmiert und können nicht verändert werden.
Die Funktionen sind beim LD40 für beide Ausgänge gleich.

Richtungslogik

Mit dieser Funktion kann angezeigt werden, in welcher Richtung sich ein ferramagnetischer Gegenstand bewegt.

Richtung 1->2:

Das Ausgangsrelais 1 zieht an, wenn zuerst die Schleife 1 und dann die Schleife 2 belegt wird. Es muss gewährleistet sein, dass für eine kurze Zeit beide Schleifen belegt sind. Sobald die Schleife 1 wieder frei ist, fällt das Ausgangsrelais 1 ab. Das Ausgangsrelais 2 bleibt bei diesem Vorgang ausgeschaltet.

Richtung 2->1:

Das Ausgangsrelais 2 zieht an, wenn zuerst die Schleife 2 und dann die Schleife 1 belegt wird. Es muss gewährleistet sein, dass für eine kurze Zeit beide Schleifen belegt sind. Sobald die Schleife 2 wieder frei ist, fällt das Ausgangsrelais 2 ab. Das Ausgangsrelais 1 bleibt bei diesem Vorgang ausgeschaltet.

Wird ein Gegenstand erkannt und die entsprechende Richtung angezeigt, müssen anschliessend beide Schleifen wieder frei sein, bevor der nächste Gegenstand detektiert werden kann.

Die Ansprechempfindlichkeit kann mit dem frontseitigen dreistufigen Schalter eingestellt werden.Nach der Empfindlichkeitseinstellung erfolgt automatisch eine Kalibrierung.

o High: hohe Sensibilität (z.B. auch Fahrräder können detektiet werden)
o Medium: mittlere Sensibilität (z.B. für Autos)
o Low: tiefe Sensibilität (vorzugsweise werden Lastwagen detektiert)

Um eine gegenseitige Beeinflussung zweier nebeneinander verlegten Schleifen zu vermeiden oder zweier nebeneinander montierten Schleifendetektoren, kann die Frequenz umgestellt werden. Mittels DIP-Switch kann zwischen zwei Frequenzstufen gewählt werden. (LD40: dieselbe Frequenzstufe für beide Schleifen!) Dazu ist das Gerät spannungslos zu schalten und die Haube zu entfernen.

Reset

Jeder Reset macht einen automatischen Abgleich, so dass nicht jedes mal die Spannung unterbrochen werden muss

o bei Verstellung des Empfindlichkeitsschalter wird automatisch neu abgeglichen
o wird anhand der roten LED angezeigt
o dauert ca. 3 Sekunden
o die Schleife muss für einen Neuabgleich/Reset unbedingt frei sein

Die Schleife muss bei diesem Vorgang frei sein.

Störmeldungen

Führt die gewählte Drahtschleife zu einer Frequenz, die ausserhalb des zulässigen Bereiches ist, generiert der Detektor eine Störmeldung via LED.
Genaue Analyse siehe Bedienungsanleitung.(PDF Datei unten auf der Seite zum Download!)

Technische Daten

Bei Verwendung von
mehr als 2 Detektoren: - geschirmte Verkabelung/Det. - oder räumlich getrennte
Verlegung
Haltezeit des Prozessors bei Netzunterbruch: Ca. 3s
Schutzart: IP 30
Anwendungsklasse: IEC 529
Störfestigkeit: Konformität nach EN 50081-1 und 50082-1
