Tür und Tor
(Standardeinstellung; .1)

Beim Belegen der Schleife 1 oder 2 zieht das entsprechende Ausgangsrelais an. Wird die Schleife 1 oder 2 wieder frei, fällt das entsprechende Ausgangsrelais ab.
Bei Störung fällt das Ausgangsrelais 1 und 2 ab.

Beim Belegen der Schleife 1 oder 2 zieht das entsprechende Ausgangsrelais an. Wird die Schleife 1 oder 2 wieder frei, fällt das entsprechende Ausgangsrelais ab.
Bei Störung zieht das Ausgangsrelais 1 und 2 an.

Nach dem Abgleich zieht das Ausgangsrelais 1 und 2 an. Beim Belegen der Schleife fällt das Ausgangsrelais 1 oder 2 ab, wird die Schleife 1 oder 2 wieder frei, zieht das entsprechende
Ausgangsrelais an.
Bei Störung fällt das Ausgangsrelais 1 und 2 ab.

Bewegt sich ein Gegenstand in Richtung Schleife 1 -> Schleife 2, zieht das Ausgangsrelais 1 an. Wird zuerst Schleife 2 und dann Schleife 1 belegt, zieht das Ausgangsrelais 2 an.
Bei Störung fallen Ausgangsrelais 1 und 2 ab.

Funktionen des ersten Ausgangsrelais:

Funktionsvarianten:

Haltezeit (H) 1min, 5min, 2h oder unendlich

Nachimpuls (N) 0,1sec, 1sec, 10sec oder 1min

Abfallverzögerung (B) keine, 2sec, 5sec oder 10sec


Diese Einstellungen sind werkseitig programmiert und können nicht verändert werden.
Es ist jeweils nur das erste Ausgangsrelais programmiert. Das zweite Ausgangsrelais funktioniert entsprechend der Typenwahl.

Funktionen des zweiten
Ausgangsrelais ( nur optional - gesondert bestellen ! )

Die Funktion des zweiten Ausgangsrelais kann nicht programmiert werden. Sie wird werkseitig eingestellt

Das zweite Ausgangsrelais hat folgende Funktionen

o SD 21: gleiche Funktion wie das erste Ausgangsrelais
o SD 22: Impuls bei Belegen der Schleife von 100ms
o SD 23: Störmeldefunktion

Funktionsvarianten:

Haltezeit (H) 1min, 5min, 2h oder unendlich

Nachimpuls (N) 0,1sec, 1sec, 10sec oder 1min

Abfallverzögerung (B) keine, 2sec, 5sec oder 10sec

Diese Einstellungen sind werkseitig programmiert und können nicht verändert werden.
Die Funktionen sind beim SD40 für beide Ausgänge gleich.

Richtungslogik

Mit dieser Funktion kann angezeigt werden, in welcher Richtung sich ein ferramagnetischer Gegenstand bewegt.

Richtung 1->2:

Das Ausgangsrelais 1 zieht an, wenn zuerst die Schleife 1 und dann die Schleife 2 belegt wird. Es muss gewährleistet sein, dass für eine kurze Zeit beide Schleifen belegt sind. Sobald die Schleife 1 wieder frei ist, fällt das Ausgangsrelais 1 ab. Das Ausgangsrelais 2 bleibt bei diesem Vorgang ausgeschaltet.

Richtung 2->1:

Das Ausgangsrelais 2 zieht an, wenn zuerst die Schleife 2 und dann die Schleife 1 belegt wird. Es muss gewährleistet sein, dass für eine kurze Zeit beide Schleifen belegt sind. Sobald die Schleife 2 wieder frei ist, fällt das Ausgangsrelais 2 ab. Das Ausgangsrelais 1 bleibt bei diesem Vorgang ausgeschaltet.
Wird ein Gegenstand erkannt und die entsprechende Richtung angezeigt, müssen anschliessend beide Schleifen wieder frei sein, bevor der nächste Gegenstand detektiert werden kann.

Die Frequenz kann mittels DIP-Switch umgestellt werden um:

o die Beeinflussung zweier nebeneinander verlegten Schleifen zu vermeiden
o die Beeinflussung zweier nebeneinander gesteckten Schleifendetektoren zu vermeiden
o die Beeinflussung durch nebeneinander verlegten Zuleitungen (Schleife-Detektor) zu vermeiden

Reset

Jeder Reset macht einen automatischen Abgleich, so dass nicht jedes mal die Spannung unterbrochen werden muss

o bei Verstellung des Empfindlichkeitsschalter wird automatisch neu abgeglichen
o wird anhand der roten LED angezeigt
o dauert ca. 3 Sekunden
o die Schleife muss für einen Neuabgleich/Reset unbedingt frei sein

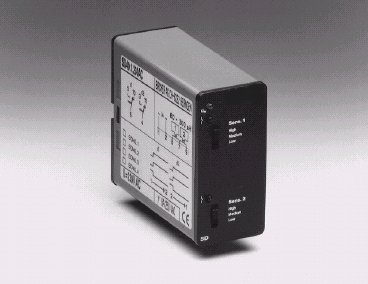

Um eine Abstimmung von Schleife zu Schleifendetektor vor Ort machen zu können besteht die möglichkeit einer Empfindlichkeitseinstellung auf der Front des Gehäuses. Diese wird über einen dreistufigen Schiebeschalter an der
Gehäusefront eingestellt.
o High: hohe Sensibilität (z.B. auch Fahrräder können detektiet werden)
o Medium: mittlere Sensibilität (z.B. für Autos)
o Low: tiefe Sensibilität (vorzugsweise werden Lastwagen detektiert)

Die Schleife muss bei diesem Vorgang frei sein.

Störmeldungen

Führt die gewählte Drahtschleife zu einer Frequenz, die ausserhalb des zulässigen Bereiches ist, generiert der Detektor eine Störmeldung via LED.
Genaue Analyse siehe Bedienungsanleitung.

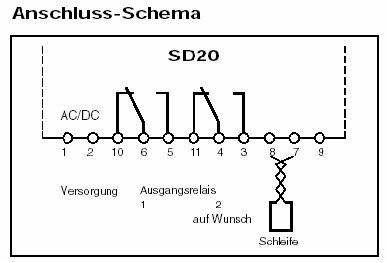

Versorgungsspannung AC: 230V, 115V, 24V bei 50/60Hz
Versorgungsspannung DC: 24V
Spannungstoleranz AC: +10% / -15%
Spannungstoleranz DC: ±5%
Leistungsaufnahme: < 5,5VA
Einschaltdauer: 100% ED
Betriebstemperatur: - 20°C bis + 55°C
Lagertemperatur: - 40°C bis +70°C
Frequenzbereich: 20kHz bis 170kHz
Empfindlichkeit: 0,013% bis 0,1% in
3 Bereichen einstellbar
Ansprechzeit: 180ms
Signalhaltezeit: Zeitlich unbegrenzt bei Dauerbelegung der Schleife
Ausgangsrelais: Je ein Umschaltkontakt 250VAC/6A
Systemregelung: Automatische Kompensation von klimatischen Einflüssen
auf das System maximal 50°C/h
Schleifeninduktivität: Total Schleife plus Zuleitung 80µH bis 300µH. Optimum
bei ca. 150µH.
Schleifenzuleitung >50m
Optimum 200µH
Schleifenzuleitung: Max. Länge 200m, mindestens 20mal verdrillt pro Meter

Bei Verwendung von
mehr als 2 Detektoren: - geschirmte Verkabelung/Det. - oder räumlich getrennte
Verlegung
Haltezeit des Prozessors bei Netzunterbruch: Ca. 3s
Schutzart: IP 30
Anwendungsklasse: IEC 529
Störfestigkeit: Konformität nach EN 50081-1 und 50082-1
